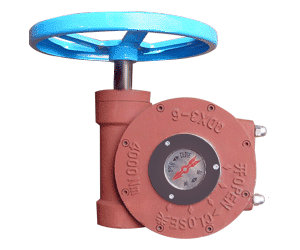

部分回轉型閥門手動裝置，該產品是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。產品共有10個型號。
The product is a 90° transition drive device, suitable for ball valve, butterfly valve, plug valve and other types of valves. Special type can output 360° Angle. There are 10 models of the product.
普通型連接數據表

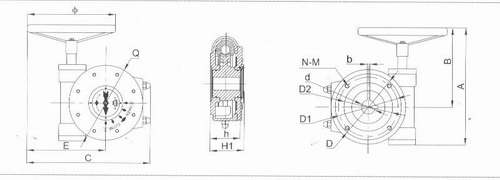

外形尺寸 | |||||||||||
型號 | 位置 | ||||||||||
A | B | C | d | h | H | φ | φ1 | 2-b | N-M深 L | 重量kg | |
QDX3-2 | 215 | 190 | 68 | 90 | 52 | 50 | 160 | 70 | 5 | 4-M8 12 | 8 |
QDX3-3 | 265 | 235 | 86 | 125 | 62 | 68 | 250 | 103 | 8 | 4-M10 23 | 13 |
QDX3-4 | 315 | 270 | 81 | 150 | 68 | 80 | 250 | 124 | 10 | 4-M12 23 | 16 |
QDX3-5 | 385 | 320 | 94 | 175 | 75 | 100 | 320 | 130 | 12 | 4-M16 25 | 23 |
QDX3-6 | 425 | 355 | 121 | 210 | 105 | 120 | 350 | 166 | 12 | 4-M20 37 | 37 |
QDX3-7 | 470 | 420 | 125 | 260 | 110 | 140 | 350 | 200 | 16 | 8-M16 27 | 48 |
QDX3-8 | 610 | 540 | 150 | 300 | 120 | 160 | 500 | 254 | 18 | 8-M16 27 | 71 |
QDX3-9 | 680 | 550 | 160 | 350 | 120 | 188 | 500 | 398 | 22 | 8-M20 45 | 95 |
QDX3-10 | 780 | 620 | 180 | 415 | 150 | 230 | 500 | 356 | 28 | 12-M20 50 | 160 |
技術數據 | |||||||||
型號 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
速比 | 30:1 | 42:1 | 43:1 | 54:1 | 48:1 | 58:1 | 53:1 | 63:1 | 66:1 |
輸入力矩Nm | 40 | 78 | 98 | 112 | 122 | 133 | 156 | 156 | 156 |
輸出力矩Nm | 300 | 820 | 1050 | 1500 | 1460 | 1920 | 2060 | 2460 | 2574 |
旋轉行程 | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
限位調整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
連接尺寸 | |||||||||
連接法蘭φ | 90 | 125 | 150 | 175 | 210 | 260 | 300 | 350 | 415 |
連接孔中心φ | 70 | 102 | 125 | 140 | 165 | 200 | 254 | 298 | 356 |
法蘭凹面φ | 55×3 | 70×3 | 85×3 | 100×4 | 130×5 | 160×5 | 200×5 | 230×5 | 260×5 |
孔徑：孔數 | M8×4 | M10×4 | M12×4 | M16×4 | M20×4 | M16×8 | M16×8 | M20×8 | M20×12 |
軸孔直徑mm | 14～18 | 22～26 | 28～32 | 35～38 | 38～48 | 45～58 | 55～70 | 75～85 | 90～100 |
平鍵尺寸×條數×位置 | 5×5 | 8×7 | 10×8 | 12×8 | 12×8×2×90° | 16×10×2×90° | 18×11×2×90° | 22×14×2×90° | 28×16×2×90° |
安裝高度 | 52 | 62 | 68 | 75 | 105 | 110 | 120 | 120 | 150 |
手輪直徑φ | 160 | 240 | 280 | 320 | 350 | 400 | 500 | 500 | 500 |
閥門參配 | |||||||||
蝶閥參配DN | 80-100 | 125-150 | 200-250 | 300-350 | 400-450 | 500-500 | 700 | 800 | 900-1000 |
球閥門參配DN | 50 | 80 | 100 | 150 | 200 | 250-300 | 350 | 400 | 500 |
